 |
|
|
 |
|
| |
|
 |
| |
 개요 |
퍼플러(Perfluoroelastomer)는 고무 탄성체중에서 최고의 내열성, 내화학성을 갖는 불소고무입니다.. 재질기호는 FFPM(DIN/ISO 1629), FFKM(ASTM D1418) 입니다.

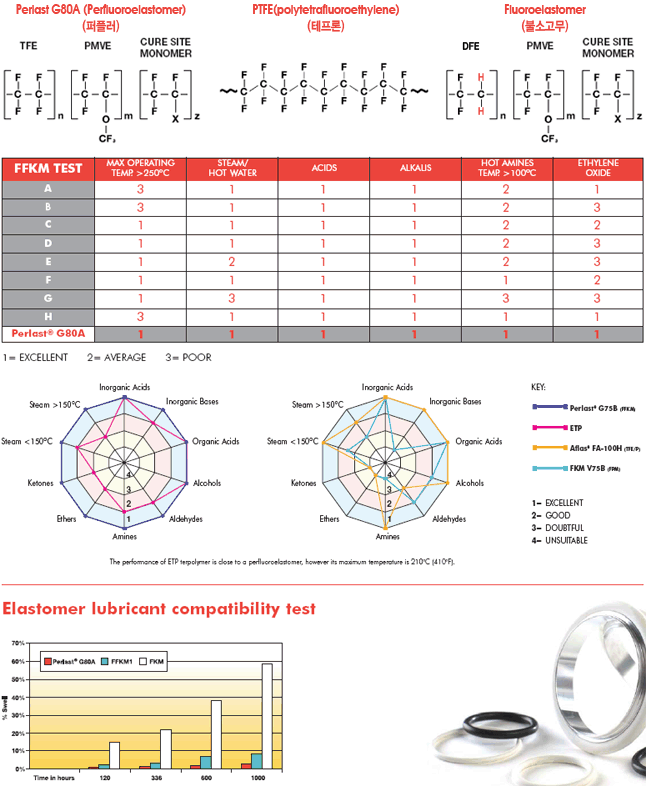

퍼플러(Perlast®)는 과불화 탄성체(perfluoroelastomer)라고 분류되어지는 고분자 재료이다. 아래의 화학 구조식은 퍼플러(Perlas®)와 같이 불소계 고분자에 속한 불소계 수지인 테프론® (PTFE : Polyterafluoroethylene)과 불소고무의 화학 구조를 표시한 것이다. 불소수지와 불소고무 또한 우수한 내열성과 내화학성을 가지고 있는 것으로 잘 알려져 있다.
퍼플러(Perlast®)의 구조는 엘라스토머의 특성인 주사슬부(TFE : Tetrafluoroethylene), 줄기부(PMVE : Perfluorometh-ylvinylether)와 가교부로 이루어져 있어 완전히 불포화 되어진 테프론®과 거의 비슷한 구조를 가지고 있다. 한편, 불소고무는 주사슬부의 일부에 탄소와 수소의 결합이 존재하고 있으며, 이러한 결합은 탄소와 불소의 결합보다 약하기 때문에 퍼플러(Perlast®)와 비교하여 보면 열적, 화학적 특성이 떨어진다.
|
| |
|
 |
| |
|
| |
| |
| |
| 종류 |
ISC-Simrit ( Freudenberg-NOK Division) 사의 Simriz, Aegis, Dupont사의 Kalrez, PPE사의 Perlast, GTC사의 Chemraz 등이있습니다.
그중 Perlast 는 유럽에서 Kalrez 이상으로 많이 사용됩니다.
|
| |

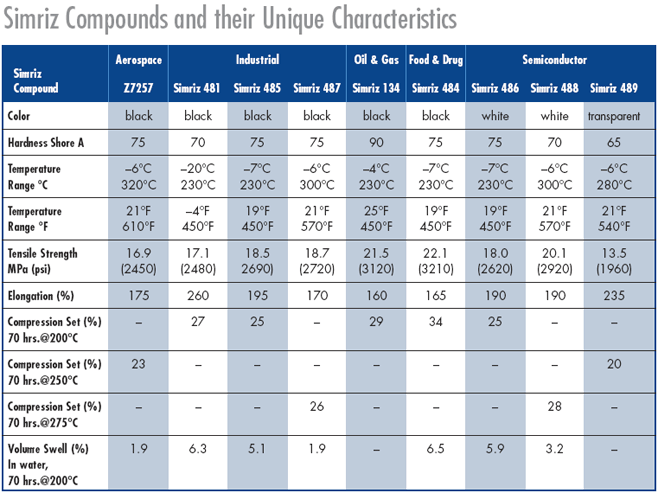

| ▶ Simriz 오링의 주요 재질및 특성 |
|
| ■ Simriz®는 ISC-Simrit ( Freudenberg-NOK Division) 社의 등록상표입니다. |
| 품명 |
색상 |
경도 |
특징 |
재질 |
Min Temp |
용도 |
| Max Temp |
| PF128 |
Black |
74 |
Aegis®- Aggressive Chemicals, Low Compression Set |
PERFLUORELASTOMER |
-20°C~+200°C |
universal chemical resistance |
| PF75 |
Black |
84 |
Aegis®- Aggressive Chemicals, High Compression Set |
| PF135 |
White |
70 |
Aegis®-Oxidative Environments, Low Compression Set |
| PF117 |
White |
80 |
Aegis®-Oxidative Environments, High Compression Set |
|
| ■ Aegis®는 ISC-Simrit ( Freudenberg-NOK Division) 社의 등록상표입니다. |
|
| |
|
| |
| 퍼플러(Perlast) 오링의 사용분야의 예 |
▶ Oil & Gas Industry
- Extreme Temperatures
- Corrosive Man Made Chemicals
- Toxic Gases
- Rapid Gas Decompression
- Low Compression Set |
 |
| |
|
▶ Food & Pharmaceuticals:
- FDA,USP Class Vl &3a Compliant |
 |
| |
|
▶ Aircraft & Aerospace:
- Extreme Temperatures
- Aggressive Aerospace Fluids |
 |
| |
|
▶ Semiconductors Sector:
-Thermal Stability
-Chemical Resistance |
 |
|
| |
|
| |
| 퍼플러 오링 대체 품목 |
| Kemex 오링, 슈퍼바이톤(CV75), EnCap오링,Enerseal 등은 ,오링의 사용환경, 적용형태,(특히, 왕복 회전운동용,저온,진공용등)에 따라서는, 高價의 칼레즈,Perlast, 켐라즈등과 같은 퍼플러오링에 비해,성능면에서는 오히려 월등히 뛰어나거나 거의 동일한 반면에, 코스트면에서는 훨씬 경제적일수 있읍니다. |
|
|
|
| |
|
|
