 개요 |
 |
브이링(V-Ring 또는 V-Seal)은 샤프트와 베어링용 탄성재질의 축 씰입니다. 반대면에 대하여 축 방향으로 원심력에 의한 씰링을 하며 여러 가지 적용에 매우 광범위하게 사용 되며 먼지, 물, 오일 및 불순물의 씰링에 효과적이고 우수합니다. 베어링 내부에 있는 윤활제 또는 오일의 밀폐 역할도 동시에 할 수 있습니다.
|
|
| ▶ 브이링 타입 |
 |

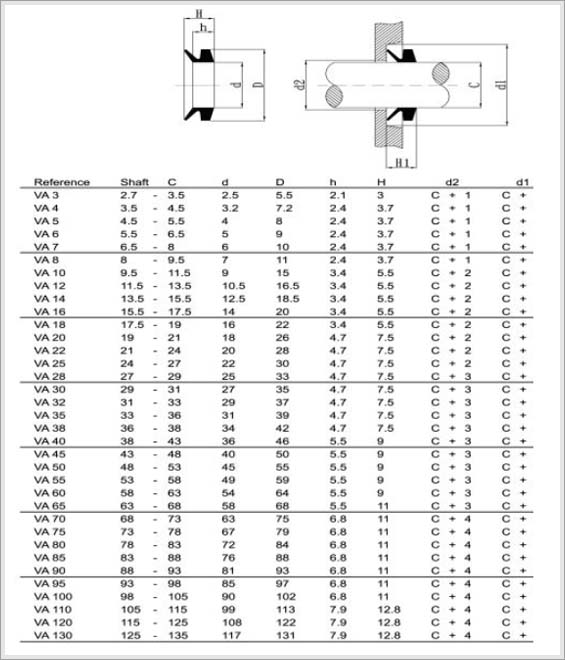

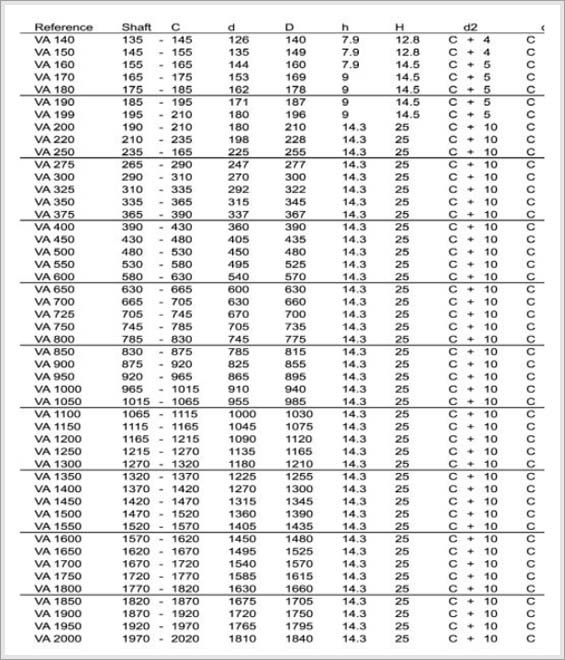

VA 형 : 가장 일반적인 것으로 뒷면이 직각으로 되어 있습니다. 직경 3~6000㎜이상 |
VS 형 : VA 형 보다 큰 회전력을 가집니다. 직경 5~210㎜ |

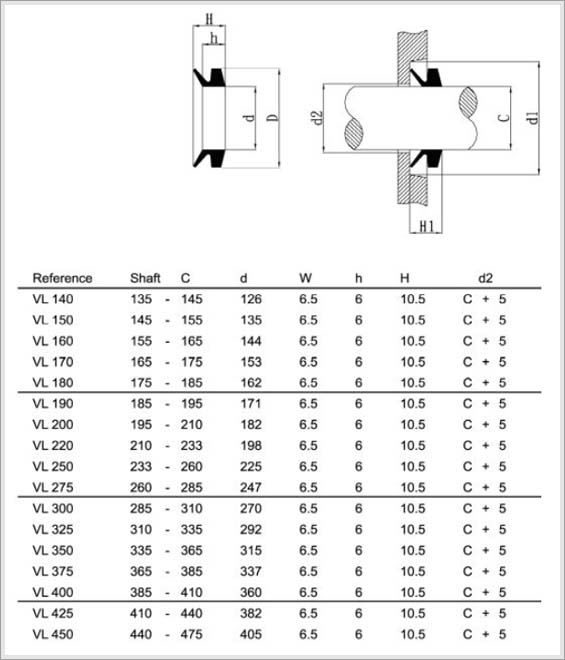

VL 형 : 공간이 작은곳에 사용이 적당합니다. 직경 135~630㎜ |
VE 형 : 철강, 제지, 시멘트, 롤링 공장 등에 적용. 먼지, 물 등의 와이퍼 씰로 사용하며, 직경이 큰 곳에 사용합니다.기본 압축 부위는 축 고정을 향상시키는데 적합합니다. |
|
| ▶ 브이링 재질 |
  |
NBR 60, FPM (VITON), CR, Silicone 등이 있습니다. 주로 많이 쓰이는 재질인 NBR : 광물성 오일,그리스, 물, 냉각유등에 적합하고 ,FPM(viton)은 광물성 오일. 그리스, 내기후 성, 내노화성, 내 오존성, 내산성성, 방향족 및 염화 탄화수소 등에 적합합니다.
견적의뢰시 샤프트경, V-Ring 타입 및 재질을 알려 주십시요. 당사는 독일 Dichtomatik , Simrit 社의 제품을 취급합니다.
|
|
|
|
| |
| 브이링 특징 |
| ▶ 장점 |
외부의 오염원과 내부 사이를 간단히 밀폐시킵니다.
가공이 쉽고 조림이 용이하며 보수가 쉽습니다.
일반적인 회전용으로 선정이 간단하고 수명이 깁니다. 밀폐력이 좋아 효율성이 뛰어납니다.
규격이 다양하여 원하는 치수로 설계가 가능합니다.
|
| ▶ 용도 |
일반적으로 사용가능한 온도는 : -60 ℃ ∼ +220℃ 이다. 감속기, 인덱스, 펌프, 모터, 제철장비, 시멘트 장비, 자동차, 제지기계, 선박, 발전소 분야 등에 주로 쓰입니다. |
| ▶ 조립 |
링은 샤프트에 압착되고 약간 펴지도록 합니다, 조립은 손 또는 간단한 공구를 사용하며 약간의 압 력을 가하여 상대면 까지의 거리를 계속 유지할 수 있도록 조립합니다. |
|
|
|
| |
|
|
