오링은 가장 기본적인 씰(Seal)로써,홈에 조립되어 습동면과의 압착에 의해 접촉되면서 반발탄성에 의하여 밀폐력을 가진다. 오링은 조립과 동시에 압착되어 자동적으로 밀폐력이 형성되며 특히 고정용일 경우 수명이 깁니다.
그러나 오링은 가장 일반적인 씰인 반면에,고무재질의 마찰특성(운동방해)때문에 운동용으로는 사실상 부적합하다고 볼수있으며,따라서 운동용으로 적용할 경우 수명도 짧다.운동용으로는 쿼드링(Quad Ring),에너자이드씰등이 효과적이다. |
| |
 오링 종류 I 오링 적용형식 |

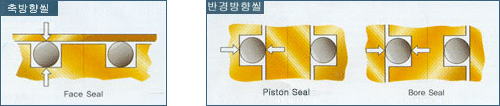

■ 고정용 Static Seal : 씰링면의 방향에 따라 축방향씰(Axial Seal),반경방향씰(Radial Seal)
■ 운동용 Dynamic Seal : 회전용(Rotary),왕복운동용(Reciprocating),진동용(Oscillating)
|
|
| ▶ 오링 적용형식 |
|
| 오링 설계시 고려요소 I 오링 적용 |
| 오링재질 |
NBR, HNBR, EPDM, Silicone, FPM(Vitonⓡ), CV75(Super Vitonⓡ), Perlast, CR 고무등 온도, 사용매체등에 따라 적정한 재질을 선정한다. |
| 사용매체 |
액체, 기체의 종류에 따라 알맞은 재질 선정(내유,내화학성,내오존성등) |
| 운전온도 |
-150 ~ +343℃, 재질의 종류에 따라 다름(내열성검토) |
| 운전압력 |
| 빽압링유무 |
고정용 |
운동용 |
| 빽압링없이 |
100 bar이내 |
50 bar이내 |
| 빽압링사용 |
101 bar이상 |
51 bar이상 |
|
| 운전속도 |
왕복운동 최대 0.5m/sec, 회전운동 최대 0.5m/sec |
| 기타사항 |
플랜지의 재질, 오링접촉면의 표면조도, 오링그부브, 오링의 압축률, 오링의 치수 오링의 경도, 윤활재의 유무등 |
|
| 당사로 오링설계의뢰를 하시면 O-Ring Design & Material Selection 프로그램을 이용하여 최적의 설계 안을
제공할 수 있읍니다.
오링의 사용조건이 위의 사용한계를 넘는 사용환경인 경우에는 메탈오링이나 에너자이드씰을 제공할 수 있읍니다. |
|
| |
| 압력과 틈새치수와의 관계 |
특히, 압력은 오링설계에 있어서 가장 중용한 고려사항 중의 하나로써, 다음 그림에서 보는 바와 같이
유체의 압력이 높으면 홈과 습동면 사이의 틈새가 봉쇄되면서 나중에는 오링의 밀림,찢김 그리고 누유현상이 일어난다. 이러한 것을 방지하기 위해서는 (유채의 압력이 높을 경우에)
|
| ■ 틈새를 줄인다. ■ 오링의 경도를 높인다. ■ 오링의 재질을 바꾼다. ■ 빽업링을 사용한다. |

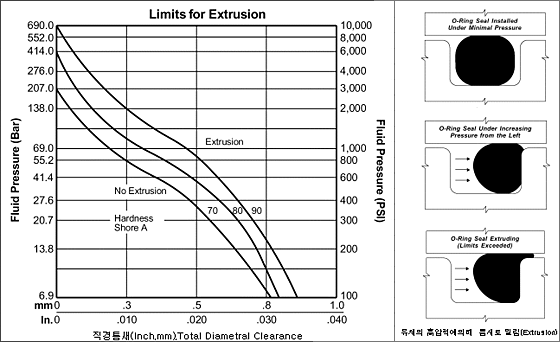

| ▶ 오링경도 - 유체의 압력에 따른 밀림한계치 (Limits for Extrusion) 오링의 밀림 (Extrusion)현상 |
| 오링설계시에는 직경틈새와 오링경도를 밀림한 계곡선(Extrusion) 이하가 되도록 설계해야한다. |
|
| ■ 압력과 틈새치수 (백업링을 사용하지 않는 경우) : 설계시에는 다음 틈새치수이하로 설계해야됨. |
| 유체압력 |
PSI |
~498 |
498~996 |
1010~1493 |
1508~1991 |
2006~2987 |
| Kgf/cm2 |
~35 |
35~70 |
71~105 |
106~140 |
141~210 |
경도/
직경틈새 |
70Hs |
0.4 |
0.25 |
0.15 |
0.1 |
0.04 |
| 90Hs |
0.7 |
0.6 |
0.5 |
0.4 |
0.25 |
|
| |
|
| 오링 두께 선정(O-Ring 두께와 영구압축변형율과의 관계) |
옆에 그림은 오링의 두께와 영구압축변형율과의 관계를 표시한 것으로, 압축률을 일정하게 한 경우에 두께가 클수록 두께 對比 압축영구줄임률 (Compression Set% )이 작아지므로 가능한 두께가 큰 오링을 사용하는 것이 보다 안전하고 내구성이 좋은 밀봉성능을 기대할 수 있 다.
압축영구변형율은 오링설계시 고려해야할 가장 중요한 팩터중의 하나이며,특정 고무오링과 재질의 물성과 품질을 판단하는 매우 중요한 척도임 압축영구변형율 : Compression Set(%) 압축영구줄임률 혹은 변형률(%)은 작을수록 좋음 |
 |
|
| |

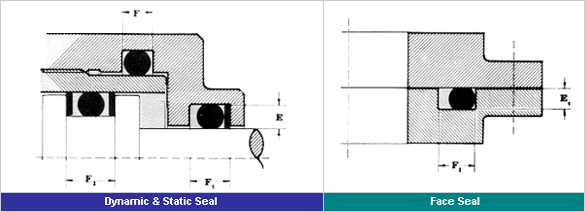

| 오링 설계치수ㅣO-Ring Installation(Groove) Dimensions |
 |
| ■ F.F3 : 빽압링 없음. F1 : 빽압링1개. F2 : 빽압링2개 |
오링두께
O-Ring Width (W) |
Dynamic & Static Seal |
Face Seal |
홈 깊이 |
홈 넓이 |
홈 깊이 |
홈 넓이 |
E + 0.06 |
F + 0.2 |
F1 + 0.2 |
F2 + 0.2 |
E1 + 0.1 |
F2 + 0.2 |
0.40 |
|
|
0.28 |
0.60 |
- |
- |
0.28 |
0.60 |
0.50 |
- |
|
0.35 |
0.70 |
|
|
0.35 |
0.70 |
0.60 |
|
|
0.45 |
0.80 |
|
|
0.40 |
0.80 |
1.00 |
1.02 |
|
0.80 |
1.40 |
|
|
0.65 |
1.40 |
1.10 |
1.12 |
1.15 |
0.90 |
1.50 |
|
|
0.75 |
1.50 |
1.20 |
|
|
0.95 |
1.70 |
|
|
0.80 |
1.70 |
1.25 |
1.27 |
|
1.00 |
1.80 |
|
|
0.85 |
1.80 |
1.30 |
|
|
1.05 |
1.80 |
|
|
0.90 |
1.80 |
1.42 |
1.45 |
|
1.15 |
1.90 |
|
|
0.95 |
1.90 |
1.50 |
1.52 |
|
1.20 |
2.10 |
|
|
1.00 |
2.10 |
1.57 |
1.60 |
1.62 |
1.30 |
2.20 |
|
|
1.10 |
2.20 |
1.78 |
1.80 |
|
1.45 |
2.40 |
3.80 |
5.20 |
1.20 |
2.40 |
1.83 |
|
|
1.50 |
2.40 |
3.80 |
5.20 |
1.25 |
2.40 |
1.90 |
1.98 |
|
1.65 |
2.50 |
3.90 |
5.30 |
1.40 |
2.50 |
2.00 |
2.02 |
|
1.65 |
2.50 |
3.90 |
5.30 |
1.40 |
2.50 |
2.08 |
2.10 |
|
1.70 |
2.80 |
4.20 |
5.60 |
1.45 |
2.80 |
2.26 |
|
|
1.85 |
2.90 |
4.30 |
5.70 |
1.55 |
2.90 |
2.30 |
|
|
1.85 |
3.00 |
4.40 |
5.80 |
1.55 |
3.00 |
2.40 |
|
|
1.90 |
3.00 |
4.40 |
5.80 |
1.60 |
3.00 |
2.46 |
|
|
2.00 |
3.20 |
4.60 |
6.00 |
1.70 |
3.20 |
2.50 |
|
|
2.05 |
3.30 |
4.70 |
6.10 |
1.75 |
3.30 |
2.60 |
2.62 |
2.70 |
2.10 |
3.40 |
4.80 |
6.20 |
1.80 |
3.40 |
2.70 |
2.75 |
|
2.25 |
3.60 |
5.00 |
6.40 |
1.90 |
3.60 |
2.95 |
3.00 |
|
2.30 |
3.70 |
5.10 |
6.50 |
1.95 |
3.70 |
3.15 |
|
|
2.50 |
3.90 |
5.30 |
6.70 |
2.20 |
3.90 |
3.50 |
3.53 |
3.60 |
2.70 |
4.00 |
5.40 |
6.80 |
2.30 |
4.00 |
4.00 |
|
|
3.10 |
4.80 |
6.20 |
7.60 |
2.70 |
4.80 |
4.50 |
|
|
3.50 |
5.40 |
7.10 |
8.80 |
3.10 |
5.40 |
5.00 |
|
|
4.00 |
6.00 |
7.70 |
9.40 |
3.40 |
6.00 |
5.33 |
|
|
4.30 |
6.70 |
8.40 |
10.10 |
3.90 |
6.70 |
5.50 |
|
|
4.70 |
7.10 |
8.80 |
10.50 |
4.30 |
7.10 |
5.70 |
5.80 |
|
4.80 |
7.30 |
9.00 |
10.70 |
4.40 |
7.30 |
6.00 |
|
|
5.00 |
7.70 |
9.40 |
11.10 |
4.60 |
7.70 |
6.30 |
6.35 |
|
5.30 |
8.20 |
9.90 |
11.60 |
4.80 |
8.20 |
6.50 |
|
|
5.60 |
8.70 |
10.40 |
12.10 |
5.10 |
8.70 |
6.99 |
7.00 |
|
5.70 |
8.90 |
10.60 |
12.30 |
5.40 |
8.90 |
7.20 |
|
|
6.10 |
9.50 |
12.00 |
14.50 |
5.80 |
9.50 |
7.50 |
|
|
6.20 |
9.80 |
12.30 |
14.80 |
5.90 |
9.80 |
8.00 |
|
|
6.50 |
10.40 |
12.90 |
15.40 |
6.20 |
10.40 |
8.20 |
|
|
7.00 |
11.00 |
13.50 |
16.00 |
6.60 |
11.00 |
8.40 |
|
|
7.10 |
11.20 |
13.70 |
16.20 |
6.70 |
11.20 |
9.00 |
|
|
7.50 |
11.70 |
14.20 |
16.70 |
6.90 |
11.70 |
9.50 |
|
|
7.80 |
12.50 |
15.00 |
17.50 |
7.40 |
12.50 |
10.00 |
|
|
8.30 |
13.30 |
15.80 |
18.30 |
7.80 |
13.30 |
11.00 |
|
|
8.70 |
13.50 |
16.00 |
18.50 |
8.30 |
13.50 |
12.00 |
|
|
9.60 |
15.50 |
18.00 |
20.50 |
9.10 |
15.50 |
14.00 |
|
|
10.50 |
16.80 |
19.30 |
21.80 |
10.30 |
16.80 |
15.00 |
|
|
12.20 |
19.00 |
21.50 |
24.00 |
11.60 |
19.00 |
16.00 |
|
|
13.20 |
20.00 |
22.50 |
25.00 |
12.50 |
20.00 |
17.00 |
|
|
14.00 |
21.50 |
24.00 |
26.580 |
13.50 |
21.50 |
|
| |
|
| 오링의 허용공차 |
| ■ 오링의 허용공차(DIN 3771/ ISO3601 내경기준) |
| thickness |
공차(±) |
thickness |
공차(±) |
thickness |
공차(±) |
thickness |
공차(±) |
| →2.50 |
0.13 |
53.00→54.50 |
0.50 |
140.00→145.00 |
1.17 |
375.00→387.00 |
2.76 |
| 2.50→4.50 |
0.14 |
54.50→56.00 |
0.51 |
145.00→150.00 |
1.20 |
387.00→400.00 |
2.84 |
| 4.50→6.30 |
0.15 |
56.00→58.00 |
0.52 |
150.00→155.00 |
1.24 |
400.00→412.00 |
2.91 |
| 6.30→8.50 |
0.16 |
58.00→60.00 |
0.54 |
155.00→160.00 |
1.27 |
412.00→425.00 |
2.99 |
| 8.50→10.00 |
0.17 |
60.00→61.50 |
0.55 |
160.00→165.00 |
1.31 |
425.00→437.00 |
3.07 |
| 10.00→11.20 |
0.18 |
61.50→63.00 |
0.56 |
165.00→170.00 |
1.34 |
437.00→450.00 |
3.15 |
| 11.20→14.00 |
0.19 |
63.00→65.00 |
0.58 |
170.00→175.00 |
1.38 |
450.00→462.00 |
3.22 |
| 14.00→16.00 |
0.20 |
65.00→67.00 |
0.59 |
175.00→180.00 |
1.41 |
462.00→475.00 |
3.30 |
| 16.00→18.00 |
0.21 |
67.00→69.00 |
0.61 |
180.00→185.00 |
1.44 |
475.00→485.00 |
3.37 |
| 18.00→20.00 |
0.22 |
69.00→71.00 |
0.63 |
185.00→190.00 |
1.48 |
485.00→500.00 |
3.45 |
| 20.00→21.20 |
0.23 |
71.00→73.00 |
0.64 |
190.00→195.00 |
1.51 |
500.00→515.00 |
3.54 |
| 21.20→23.60 |
0.24 |
73.00→75.00 |
0.66 |
195.00→200.00 |
1.55 |
515.00→530.00 |
3.63 |
| 23.60→25.00 |
0.25 |
75.00→77.50 |
0.67 |
200.00→206.00 |
1.59 |
530.00→545.00 |
3.72 |
| 25.00→26.50 |
0.26 |
77.50→80.00 |
0.69 |
206.00→212.00 |
1.63 |
545.00→560.00 |
3.81 |
| 26.50→28.00 |
0.28 |
80.00→82.50 |
0.71 |
212.00→218.00 |
1.67 |
560.00→580.00 |
3.93 |
| 28.00→30.00 |
0.29 |
82.50→85.00 |
0.73 |
218.00→224.00 |
1.71 |
580.00→600.00 |
4.05 |
| 30.00→31.50 |
0.31 |
85.00→87.50 |
0.75 |
224.00→230.00 |
1.75 |
600.00→ 615.00 |
4.13 |
| 31.50→33.50 |
0.32 |
87.50→90.00 |
0.77 |
230.00→236.00 |
1.79 |
615.00→ 630.00 |
4.22 |
| 33.50→34.50 |
0.33 |
90.00→92.50 |
0.79 |
236.00→243.00 |
1.83 |
630.00→ 650.00 |
4.34 |
| 34.50→35.50 |
0.34 |
92.50→95.00 |
0.81 |
243.00→250.00 |
1.88 |
650.00→ 670.00 |
4.46 |
| 35.50→36.50 |
0.35 |
95.00→97.50 |
0.83 |
250.00→258.00 |
1.93 |
|
| 36.50→37.50 |
0.36 |
97.50→100.00 |
0.84 |
258.00→265.00 |
1.98 |
| 37.50→38.70 |
0.37 |
100.00→103.00 |
0.87 |
265.00→272.00 |
2.02 |
| 38.70→40.00 |
0.38 |
103.00→106.00 |
0.89 |
272.00→280.00 |
2.08 |
| 40.00→41.20 |
0.39 |
106.00→109.00 |
0.91 |
280.00→290.00 |
2.14 |
| 41.20→42.50 |
0.42 |
109.00→112.00 |
0.93 |
290.00→300.00 |
2.21 |
| 42.50→43.70 |
0.41 |
112.00→115.00 |
0.95 |
300.00→307.00 |
2.25 |
| 43.70→45.00 |
0.42 |
115.00→118.00 |
0.97 |
307.00→315.00 |
2.30 |
| 45.00→46.20 |
0.43 |
118.00→122.00 |
1.00 |
315.00→325.00 |
2.37 |
| 46.20→47.20 |
0.44 |
122.00→125.00 |
1.03 |
325.00→335.00 |
2.43 |
| 47.20→48.20 |
0.45 |
125.00→128.00 |
1.05 |
335.00→345.00 |
2.49 |
| 48.20→50.00 |
0.46 |
128.00→132.00 |
1.08 |
345.00→355.00 |
2.56 |
| 50.00→51.50 |
0.47 |
132.00→136.00 |
1.10 |
355.00→365.00 |
2.62 |
| 51.50→53.00 |
0.48 |
136.00→140.00 |
1.13 |
365.00→375.00 |
2.68 |
|
|
| |
|
| |
|
|
