 개요 |
 |
 |
■ 밸브는 유체를 차단하거나 조절할 목적으로 사용되는 기계입니다.
■ 각각의 밸브는 유체의 차단등급과 조절등급을 가지고 있습니다.
■ ED RING 밸브는 주로 A등급을 사용(KS B ISO 5208기준)하며 차단용입니다.
당사는 ED RING 팩킹을 공급하고 있습니다.
|
|
|
| 데이타 씨트ㅣData Sheet |

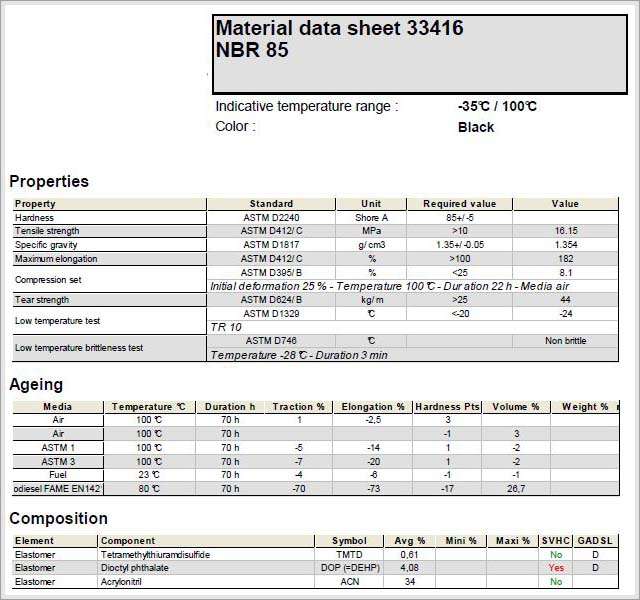

| ▶ED Ring 데이타씨트(NBR) |
 |

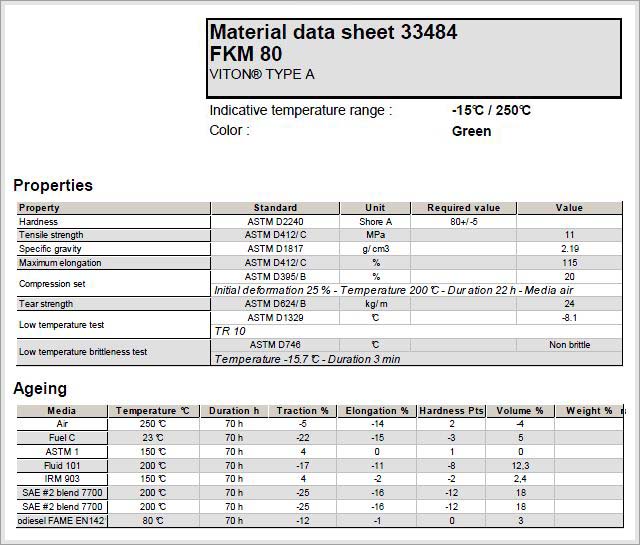

| ▶ED Ring 데이타씨트(VITON) |
|
| ED RING 규격ㅣED Ring(Valve) Size |
Nominal
Dimension |
Metric
Measure |
GAS
thread |
d1(mm) |
Tol.D1 |
d2(mm) |
Tol.D2 |
h1
-0.06/+0.1 |
h2
+0/+0.2 |
| 5" |
M5*0.8 |
|
3.8 |
+0/+0.15 |
7.4 |
-0.15/+0 |
0.8 |
0.4 |
| 6" |
M6*1 |
|
4.8 |
+0/+0.15 |
8.4 |
-0.15/+0 |
0.8 |
0.4 |
| 8" |
M8*1 |
|
6.5 |
+0/+0.15 |
9.9 |
-0.15/+0 |
1 |
0.5 |
| 10" |
M10*1 |
1/8 |
8.4 |
+0/+0.15 |
11.9 |
-0.15/+0 |
1 |
0.5 |
| 12" |
M12*1.5 |
|
9.8 |
-0.05/+0.2 |
14.4 |
-0.2/+0.05 |
1.5 |
0.8 |
| 14" |
M14*1.5 |
1/4 |
11.6 |
-0.05/+0.2 |
16.5 |
-0.2/+0.05 |
1.5 |
0.8 |
| 16" |
M16*1.5 |
|
13.8 |
-0.05/+0.2 |
18.9 |
-0.2/+0.05 |
1.5 |
0.8 |
| 17" |
|
3/8 |
14.7 |
-0.05/+0.2 |
18.9 |
-0.2/+0.05 |
1.5 |
0.8 |
| 18" |
M18*1.5 |
|
15.7 |
-0.05/+0.2 |
20.9 |
-0.25/+0.05 |
1.5 |
0.8 |
| 20" |
M20*1.5 |
|
17.8 |
-0.05/+0.2 |
22.9 |
-0.25/+0.05 |
1.5 |
0.8 |
| 21" |
|
1/2 |
18.5 |
-0.05/+0.2 |
23.9 |
-0.25/+0.05 |
1.5 |
0.8 |
| 22" |
M22*1.5 |
|
19.6 |
-0.05/+0.2 |
24.3 |
-0.25/+0.05 |
1.5 |
0.8 |
| 24" |
M24*1.5 |
|
21.6 |
-0.05/+0.2 |
26.3 |
-0.25/+0.05 |
1.5 |
0.8 |
| 27" |
M27*2 |
3/4 |
23.9 |
-0.05/+0.25 |
29.2 |
-0.25/+0.05 |
1.5 |
0.8 |
| 30" |
M30*1.5 |
|
27.7 |
±0.2 |
32.7 |
±0.2 |
2 |
1 |
| 33" |
M33*2 |
1 |
29.7 |
-0.05/+0.3 |
35.7 |
-0.3/+0.1 |
2 |
1 |
| 36" |
M36*1.5 |
|
33.1 |
-0.05/+0.3 |
39.7 |
-0.3/+0.1 |
2 |
1 |
| 38" |
M38*1.5 |
|
35.6 |
-0.1/+0.3 |
40.9 |
-0.3/+0.1 |
2 |
0.8 |
| 38H |
M38*1.5 |
|
36.0 |
±0.3 |
43.1 |
±0.3 |
2.4 |
1.2 |
| 42" |
M42*2 |
1 1/4 |
38.8 |
-0.1/+0.3 |
45.8 |
-0.3/+0.15 |
2 |
1 |
| 48" |
M48*2 |
1 1/2 |
44.7 |
-0.15/+0.3 |
50.7 |
-0.35/+0.15 |
2 |
1 |
| 60" |
M60*2 |
2 |
56.5 |
-0.15/+0.3 |
66.5 |
-0.35/+0.15 |
4 |
2 |
|
| |
